Серия STB-CNC-4A/5A/6A

Серия STB-CNC-4A/5A/6A

Трубогибочные станки с ЧПУ и многоуровневой оснасткой

Характеристики

МодельДиаметр трубы, мм
STB-38CNC-4A/5A/6AØ38.1x2.0
STB-120CNC- 2A/4A/9AØ115x5.0
STB-130CNC- 2A/4A/7AØ130x5.5
Все характеристики
Описание Характеристики

Серия STB-CNC-4А/5А/6А. Высокоточные трубогибочные станки с ЧПУ и многоуровневой оснасткой

Серия STB-CNC-4A/5А/6А включает 4-, 5- и 6-осевые трубогибочные станки, оснащённые сервоприводами и системой ЧПУ на базе Windows. Машины обеспечивают высокую точность гибки, поддерживают 3D-моделирование процесса, а также позволяют работать с многоуровневой оснасткой для гибки труб различного диаметра и материала.


ОСОБЕННОСТИ СЕРИИ

  • ЧПУ с интуитивным интерфейсом и функцией 3D-визуализации процесса гибки

  • Сервоприводные оси для максимальной точности и скорости позиционирования

  • Возможность гибки труб до Ø130 мм

  • Многоуровневая оснастка — гибка нескольких радиусов без смены инструмента

  • Повышенная жёсткость конструкции и стабильность при работе

  • Опциональная установка дорновой штанги с подачей СОЖ

  • Сканер безопасности и система сглаживания складок

  • Совместимость с российскими стандартами (ГОСТ, ЕСКД)


ПРЕИМУЩЕСТВА

  • Высокая точность гибки — погрешность не более ±0.1°

  • Универсальность — возможность гибки сложных сплавов и нержавеющих сталей

  • Простота обслуживания и интеграции в существующие производственные цепочки

  • Соответствие требованиям промышленной безопасности


СТАНДАРТНАЯ ОСНАСТКА

  • Гибочный ролик

  • Передний и задний прижим

  • Зажим для труб


ОПЦИОНАЛЬНАЯ ОСНАСТКА

  • Дорновая штанга

  • Дорновая штанга с подачей СОЖ

  • Складковыглаживатель

  • Сканер безопасности в зоне гибки


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • Программируемая гибка с принудительным нажимом

  • Автоматическая оптимизация скорости и угла гиба

  • 3D-моделирование процесса гибки

  • Высокоточная подача, вращение и позиционирование трубы

  • Возможность гибки труб из углеродистой, нержавеющей и легированной стали


ОБЛАСТИ ПРИМЕНЕНИЯ

Нефтегазовая и химическая промышленность, судостроение и энергетика, производство теплообменного оборудования, машиностроение и металлоконструкции

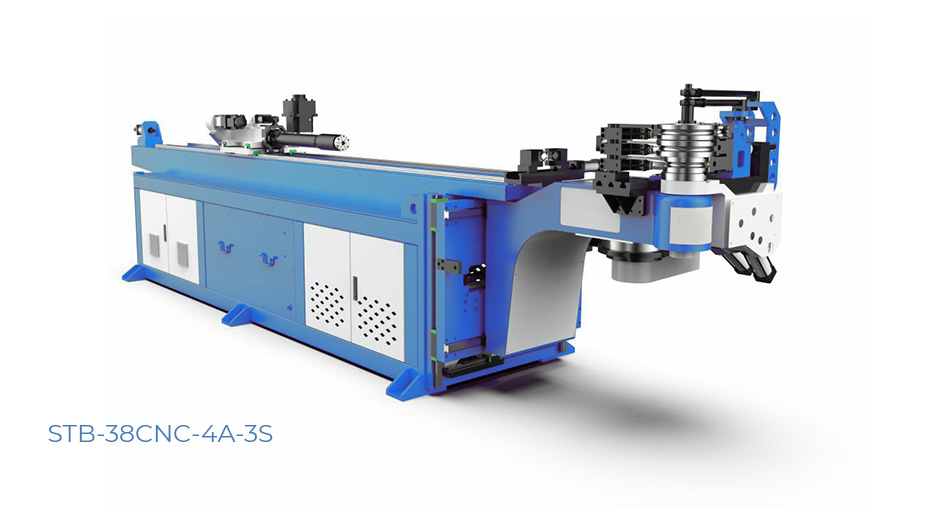

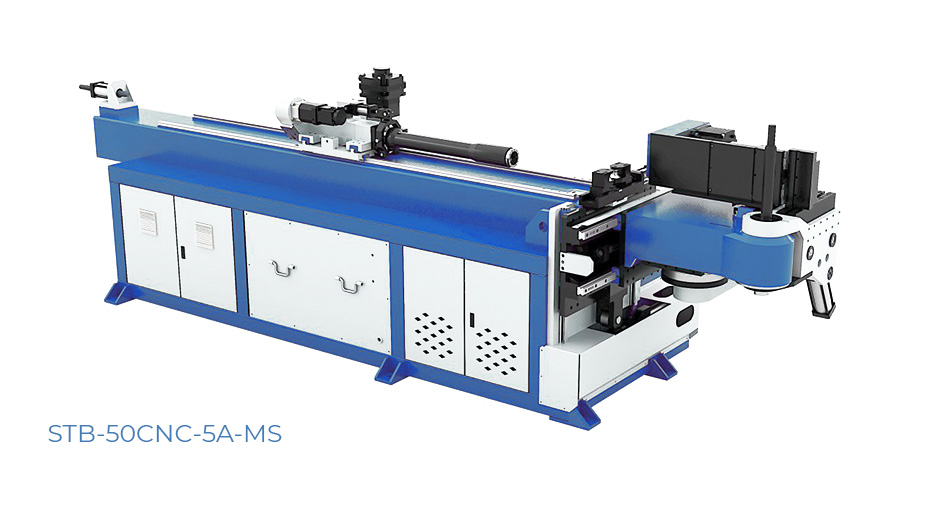

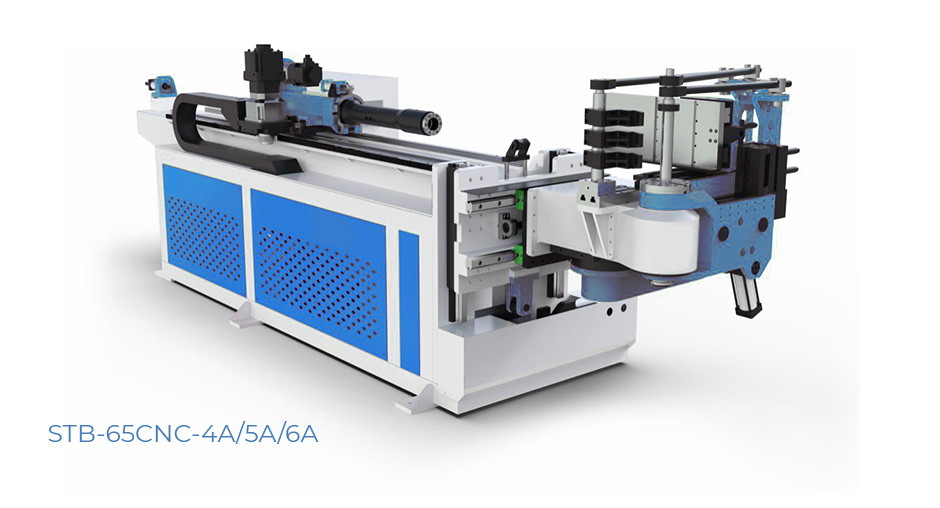

STB-38CNC-4A/5A/6A STB-50CNC-4A/5A/6A STB-65CNC-4A/5A/6A STB-80CNC- 4A/5A/6A STB-90CNC- 4A/5A/6A STB-120CNC- 2A/4A/9A STB-130CNC- 2A/4A/7A
Максимальный диаметр трубы (мм) Ø38.1x2.0 Ø50.8x2.2 Ø63x2.2 Ø76x2.2 Ø89x2.3 Ø115x5.0 Ø130x5.5
Диапазон радиусов по оси (мм) 190 200 230 35-300 45-320 40-420 40-460
Максимальный угол гибки (°) 190 190 190 190 190 190 190
Максимальный ход подачи каретки (мм) 2900 3100 3300 3200 3500 3000 3500
Максимальный рабочий ход дорна (мм) 4800 5000 5300 4800 5300 5800 6300
Скорость подачи трубы (мм/сек) 700 700 280 280 280 180 180
Скорость вращения трубы (°/сек) 300 300 300 300 300 200 200
Скорость гибки трубы (°/сек) 135 135 120 90 90 22 15
Точность подачи трубы (мм) ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
Точность вращения трубы (°) ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
Точность гибки трубы (°) ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
Мощность (кВт) 14/17/18.5 17.5/21.5/23.5 24/27/30 34/38/43 36/41/46 38/44/51.5 42/48/55.5
Общая масса (кг) 3100/3200/3280 3300/3400/3500 3800/4000/4100 4500/4700/4850 5200/5400/5550 7100/7600/7800 7600/7900/8200
Габариты (мм) 5200×1100×1600 5400×1100×1600 5700×1300×1600 6000x1700x1700 6600x1700x1700 7400x2100x1800 7900x2250x2000
Тип гибки Сервоприводная Сервоприводная Сервоприводная Гидравлика/ Сервоприводная гибка Гидравлика/ Сервоприводная гибка Сервопривод + гидравлика с регулирующим клапаном Сервопривод + гидравлика с регулирующим клапаном
Количество уровней оснастки 2 и более 2 и более 2 и более 2 и более
